ResumoO fio e o disjuntor do chuveiro dependem da potência e da tensão do aparelho, que estão na etiqueta e no manual. Em 127 V o chuveiro puxa quase o dobro da corrente que em 220 V, então pede fio mais grosso. O circuito deve ser exclusivo, com disjuntor do tamanho certo, DR e fio terra. Trocar por um chuveiro mais potente sem refazer o circuito é a causa mais comum de disjuntor desarmando e fio derretido.
Comece pela etiqueta do chuveiro

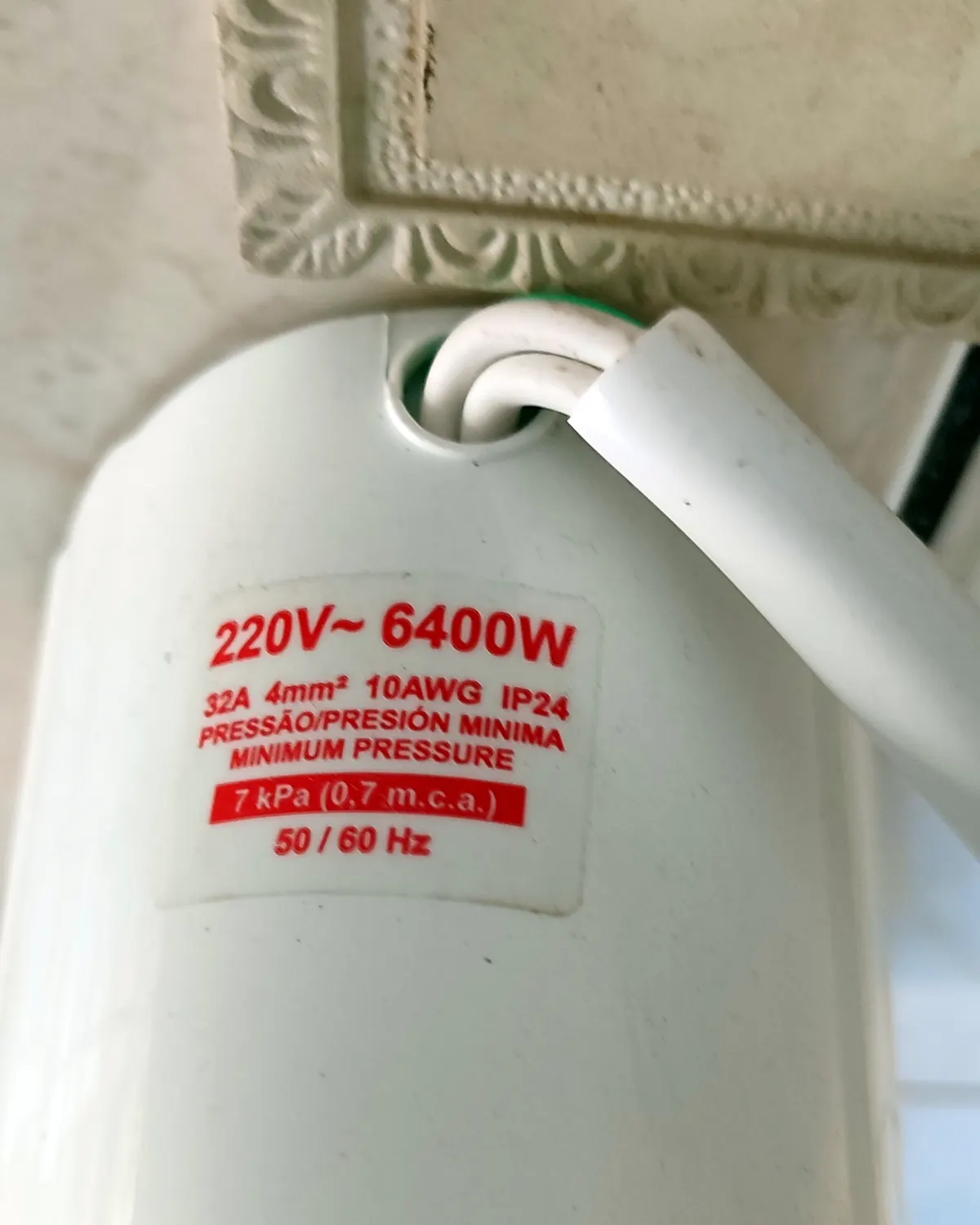

Todo chuveiro traz na etiqueta, na caixa e no manual a tensão (127 V ou 220 V) e a potência em watts. Muitos fabricantes já indicam também a bitola do fio e o disjuntor recomendados. Na foto abaixo, um chuveiro de 220 V e 6400 W traz a indicação de disjuntor de 32 A e fio de 4 mm².
Por que 127 V pede fio mais grosso
A corrente é a potência dividida pela tensão. Um chuveiro de 5500 W em 220 V puxa cerca de 25 A; o mesmo chuveiro em 127 V puxaria mais de 43 A. É por isso que chuveiros potentes quase sempre são de 220 V: com menos corrente, o fio esquenta menos e o disjuntor fica num tamanho viável. Em 127 V, um chuveiro forte exige fio bem mais grosso e, muitas vezes, nem é recomendado.
O que o circuito do chuveiro precisa ter
- Circuito exclusivo, saindo direto do quadro, sem dividir com tomadas ou luz.
- Fio na bitola indicada para a corrente e para a distância até o quadro. Quanto mais longe, mais atenção à queda de tensão.
- Disjuntor do tamanho certo: ele protege o fio. Disjuntor maior que o fio aguenta deixa o fio aquecer sem desarmar.
- DR (dispositivo diferencial residual): a norma ABNT NBR 5410 exige DR nos circuitos de banheiro. É ele que desliga em caso de fuga de corrente e evita choque.
- Fio terra ligado ao chuveiro e ao barramento de terra do quadro.
- Conexão firme: o chuveiro é ligado por conector apropriado, nunca com emenda torcida e fita.
Trocar por um chuveiro mais potente
É o erro mais comum. O chuveiro novo, mais forte, é ligado no mesmo fio do antigo. O resultado aparece em poucos dias: disjuntor desarmando, cheiro de queimado, conector derretido. Antes de trocar, confira se o fio e o disjuntor do circuito atendem a nova potência. Se não atendem, o circuito precisa ser refeito.
Sinais de que o circuito do chuveiro não está bom
- Disjuntor desarmando no meio do banho.
- Fio ou conector escurecido, ressecado ou com cheiro de queimado.
- Choque ao encostar no registro ou no chuveiro.
- Água que não esquenta direito, mesmo na posição inverno.
Se você notar algum desses sinais, desligue o disjuntor do chuveiro e chame um eletricista. Veja também chuveiro desarmando o disjuntor e choque no chuveiro ou na torneira.
Fazemos a instalação de chuveiro com circuito dimensionado, DR e fio terra em toda a Zona Norte.
Perguntas frequentes
Qual disjuntor usar no chuveiro?
O que o fabricante indica para a potência e a tensão do seu chuveiro, compatível com a bitola do fio do circuito. O disjuntor protege o fio: ele nunca pode ser maior do que o fio aguenta.
Posso ligar um chuveiro mais potente no mesmo fio?
Só se o fio e o disjuntor do circuito atenderem a nova potência. Na maioria das trocas por um modelo mais forte, o circuito precisa ser refeito.
Chuveiro precisa de DR?
Sim. A ABNT NBR 5410 exige DR nos circuitos de banheiro. Ele desliga em milésimos de segundo quando há fuga de corrente e evita choque.
Chuveiro 127 V ou 220 V: qual é melhor?
Para a mesma potência, o de 220 V puxa menos corrente, aquece menos a fiação e permite fio e disjuntor menores. Se o imóvel tem 220 V, é a opção mais segura para chuveiros potentes.
