ResumoO DR (dispositivo diferencial residual) desliga o circuito quando percebe fuga de corrente, como num choque, e protege as pessoas. O DPS (dispositivo de proteção contra surtos) desvia picos de tensão de raios e da rede e protege os aparelhos. O disjuntor protege o fio contra sobrecarga e curto. Os três fazem papéis diferentes e um não substitui o outro.
Três proteções, três funções
- Disjuntor: protege o fio. Desarma quando a corrente passa do limite, por sobrecarga ou curto-circuito.
- DR: protege as pessoas. Compara a corrente que vai e a que volta; se parte dela "foge" pelo corpo de alguém ou por um defeito, ele desliga em milésimos de segundo.
- DPS: protege os aparelhos. Desvia para o fio terra os picos de tensão causados por raios e manobras da rede.
Por isso um quadro moderno tem os três. Um disjuntor não percebe choque, e um DR não segura surto de raio.
Onde a norma pede DR
A ABNT NBR 5410 exige DR de alta sensibilidade (30 mA) nos circuitos de áreas molhadas e de risco, como banheiro, cozinha, copa, lavanderia e área de serviço, e nas tomadas de áreas externas. Na prática, muitos quadros novos já usam DR protegendo todos os circuitos de tomadas.
Quando instalar DPS
O DPS é instalado no quadro, ligado ao barramento de terra. Ele é importante em qualquer imóvel com eletrônicos caros e indispensável em regiões com muitos raios ou quando a rede tem oscilações frequentes. Sem fio terra, o DPS não tem para onde desviar o surto, por isso o aterramento vem junto.

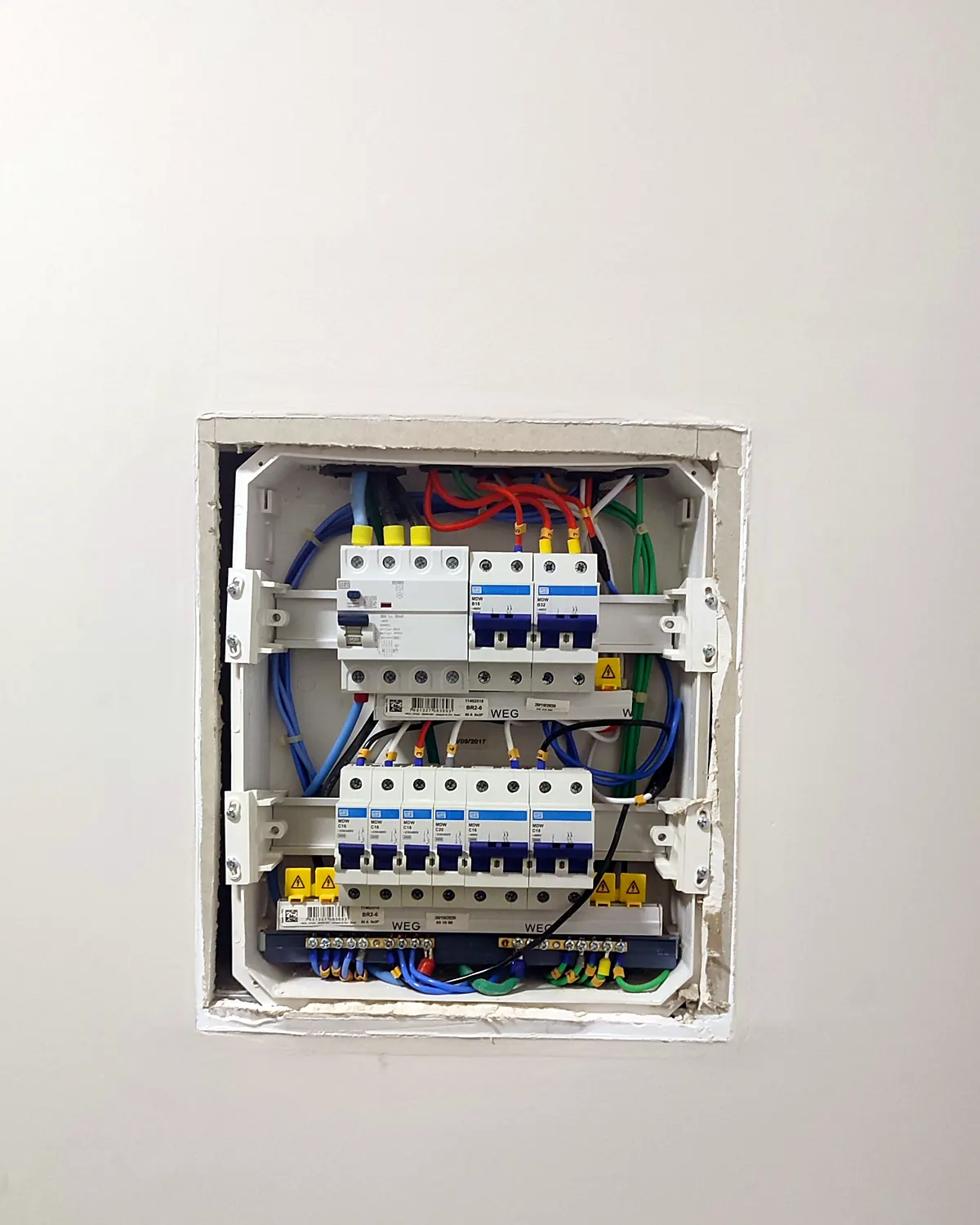

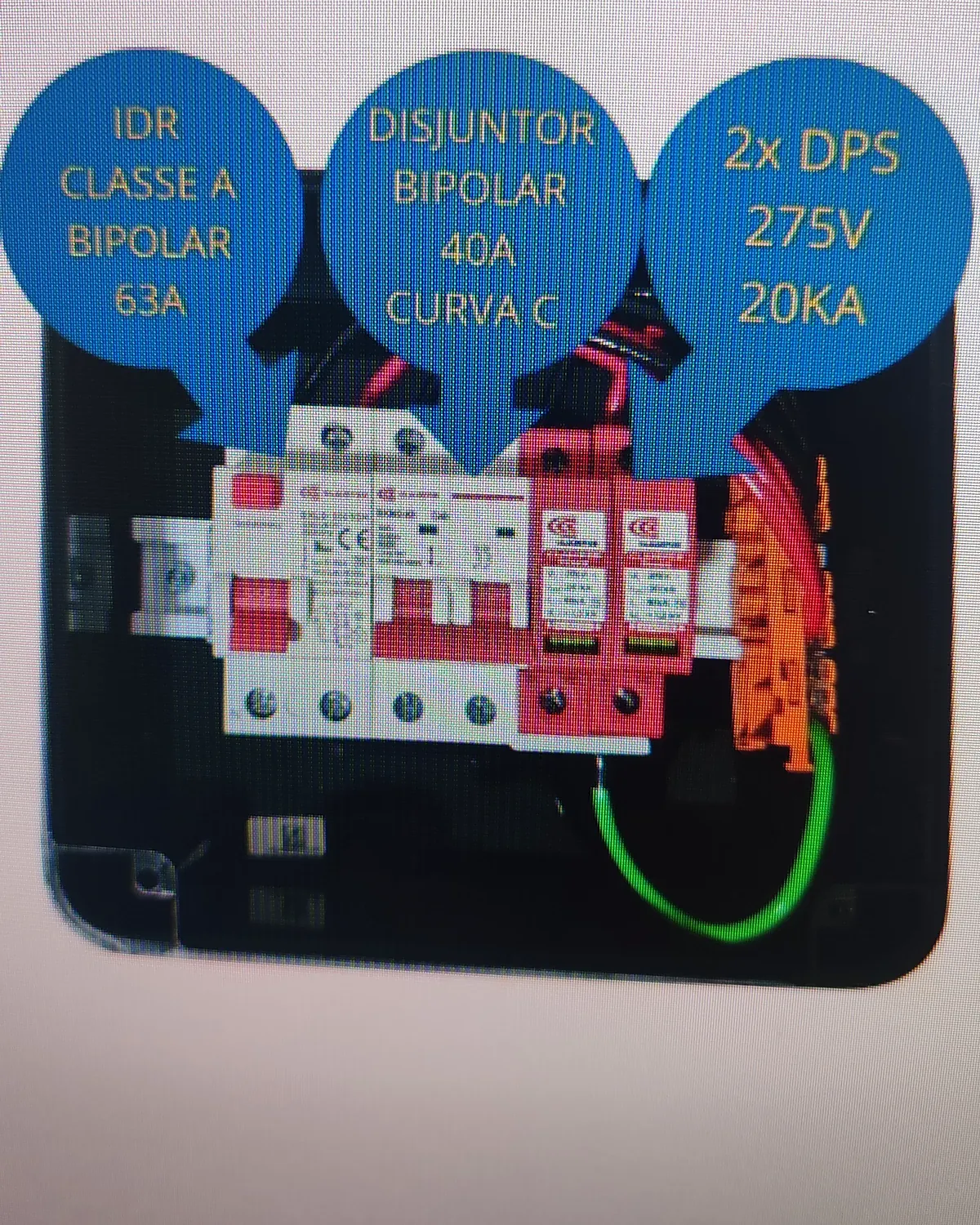

Como saber se o seu quadro tem
- DR costuma ser mais largo que um disjuntor e tem um botão T (teste).

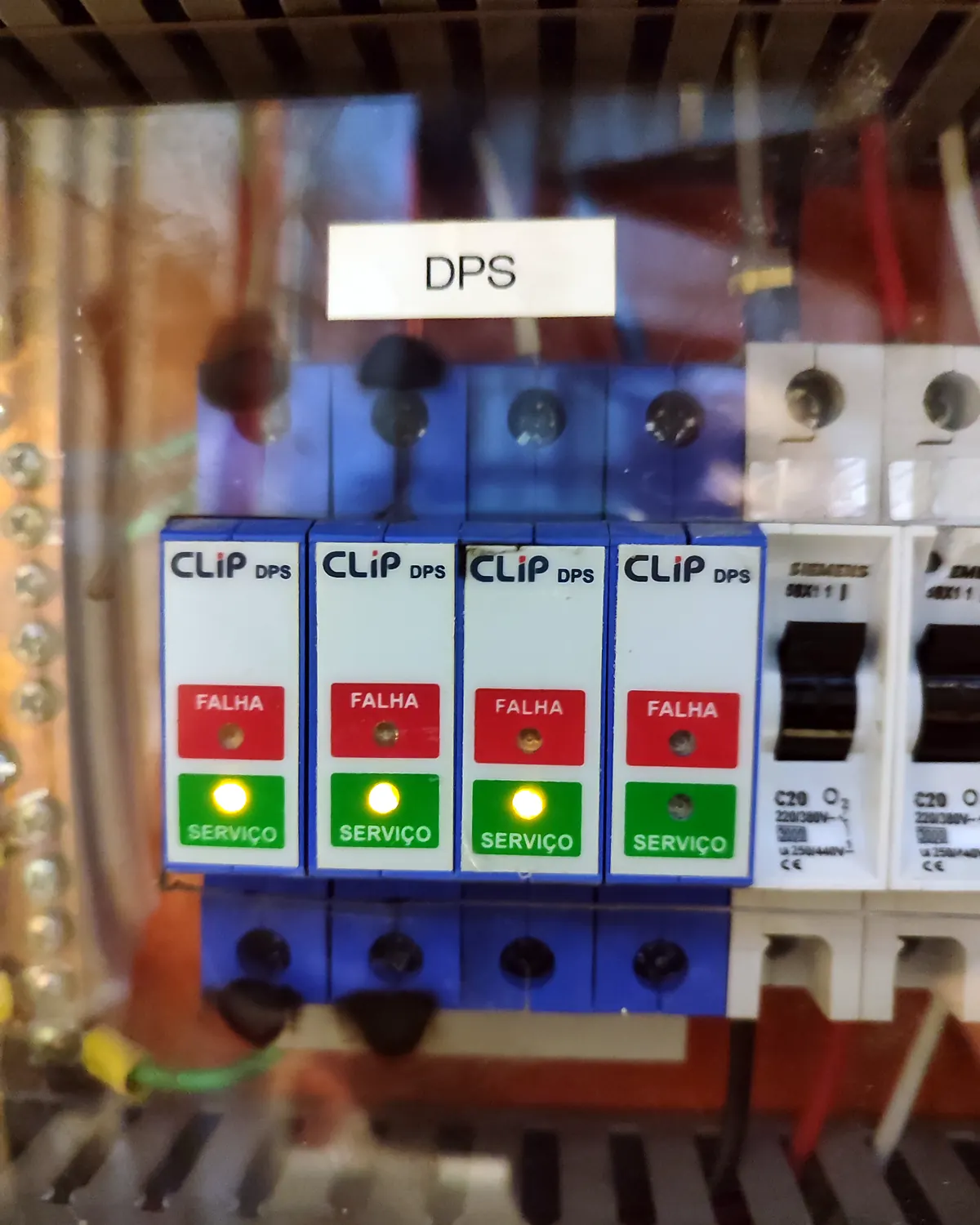

- DPS geralmente tem um indicador de estado, que fica verde ou mostra uma janela colorida quando está funcionando.
- Se o quadro só tem disjuntores, ou ainda usa fusíveis, faltam as duas proteções.
Cuidados no dia a dia
Aperte o botão T do DR uma vez por mês: ele deve desligar na hora. Se não desligar, chame um eletricista. Se o DR desarma sozinho com frequência, há fuga de corrente em algum circuito ou aparelho, e a causa precisa ser encontrada, não o DR retirado. Depois de uma tempestade forte, confira o indicador do DPS: se ele atuou e está sinalizando falha, precisa ser trocado.
Instalamos DR e DPS na troca ou adequação do quadro e no aterramento com DPS, em toda a Zona Norte. Veja quanto custa em quanto custa trocar o quadro de disjuntores.
Perguntas frequentes
DR e disjuntor são a mesma coisa?
Não. O disjuntor protege o fio contra sobrecarga e curto. O DR protege as pessoas contra choque, desligando quando há fuga de corrente.
O DR desarma sozinho. Posso tirar?
Não. Se o DR desarma, ele está detectando fuga de corrente em algum circuito ou aparelho. O certo é encontrar e corrigir a causa.
DPS funciona sem fio terra?
Não. O DPS desvia o surto para o aterramento. Sem fio terra, ele não tem para onde mandar o pico de tensão.
Como testo o DR?
Aperte o botão T uma vez por mês com a energia ligada. O DR deve desligar na hora. Se não desligar, ele precisa ser verificado.
