ResumoChuveiro que desarma o disjuntor quase sempre tem uma de quatro causas: chuveiro mais potente do que o circuito aguenta, fio ou disjuntor subdimensionado, mau contato na ligação ou fuga de corrente (quando quem desarma é o DR). Não troque o disjuntor por um maior: isso tira a proteção do fio e é causa comum de incêndio.
Primeiro: quem está desarmando?
Abra o quadro e veja qual dispositivo desligou. Isso já diz muito sobre a causa:
- Disjuntor do chuveiro (geralmente o de maior número, 32 A, 40 A ou 50 A): problema de sobrecarga — corrente maior do que o circuito suporta.
- DR (dispositivo com botão de teste “T”): problema de fuga de corrente — parte da energia está escapando pela água, pela carcaça ou pelo terra.
- Disjuntor geral: a casa toda está no limite; o chuveiro é só a gota d'água.
As 5 causas mais comuns
1. Chuveiro mais potente que o circuito
Trocou um chuveiro de 5.500 W por um de 7.500 W e o disjuntor começou a desarmar? O fio e o disjuntor foram dimensionados para a potência antiga. A solução é adequar o circuito — não trocar só o disjuntor.
2. Fio fino ou disjuntor errado
Em casas e apartamentos antigos é comum o chuveiro estar ligado em fio de 2,5 mm² ou 4 mm², quando precisaria de 6 mm² ou mais. O fio esquenta, a isolação resseca e o disjuntor desarma (quando está certo) ou não desarma (quando foi trocado por um maior) — e aí o risco é de incêndio.
3. Mau contato na ligação
Emenda com fita isolante, conector frouxo ou fio queimado na saída do chuveiro aquecem muito. Sinais: cheiro de queimado, fio escurecido ou derretido perto do chuveiro e água que esquenta e esfria sozinha.
4. Resistência com defeito
Resistência rompida que “emenda” na hora de ligar, ou resistência encostando na carcaça, provoca picos de corrente e fuga. Às vezes basta trocar a resistência; se o chuveiro é velho, compensa trocar o aparelho.
5. Fuga de corrente (quando o DR desarma)
O DR desliga quando percebe corrente “escapando” — exatamente o que causaria um choque. Causas típicas: chuveiro de resistência nua com água muito mineralizada, falta de aterramento, fio desencapado encostando no cano ou umidade dentro da caixa de ligação. Nunca retire o DR para o chuveiro parar de desarmar: ele é o que impede um choque fatal no banho.
Tabela de referência: fio e disjuntor para chuveiro
Valores típicos para circuito exclusivo, fio de cobre em eletroduto embutido e distâncias de até cerca de 15 m do quadro. Distâncias maiores ou outros métodos de instalação mudam o dimensionamento — por isso o eletricista mede antes.
| Chuveiro | Tensão | Corrente aproximada | Fio | Disjuntor |
|---|---|---|---|---|
| 5.500 W | 220 V | 25 A | 4 mm² | 32 A |
| 6.800 W | 220 V | 31 A | 6 mm² | 40 A |
| 7.500 W | 220 V | 34 A | 6 mm² | 40 A |
| 5.500 W | 127 V | 43 A | 10 mm² | 50 A |
Referência simplificada com base na ABNT NBR 5410. O circuito do chuveiro deve ser exclusivo, com fio terra e protegido por DR de 30 mA.
O que fazer agora
- Se houver cheiro de queimado ou fio derretido, desligue o disjuntor do chuveiro e não religue.
- Não troque o disjuntor por um maior e não remova o DR.
- Anote a potência do chuveiro (está na caixa ou na etiqueta) e tire uma foto do quadro.

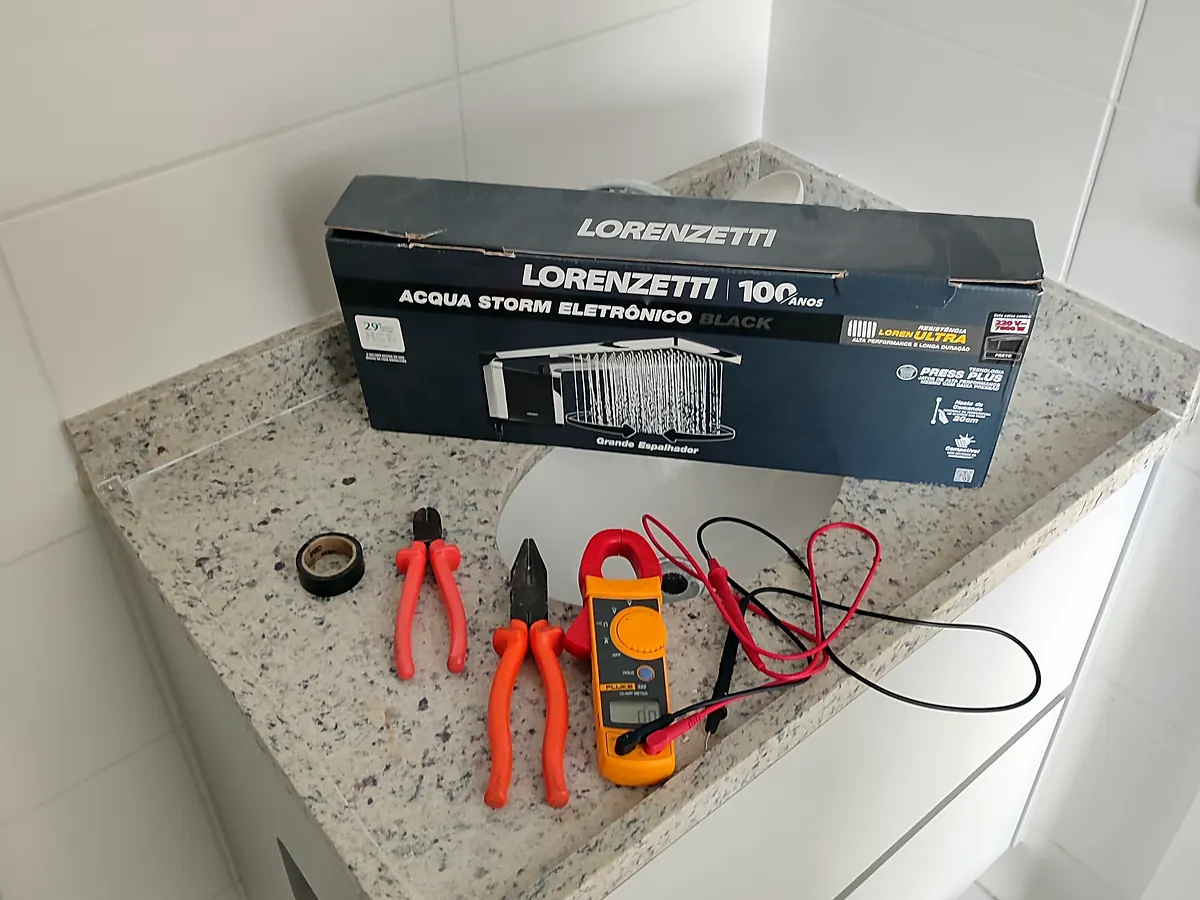

- Chame um eletricista para medir a corrente e conferir fio, disjuntor, aterramento e conexões.

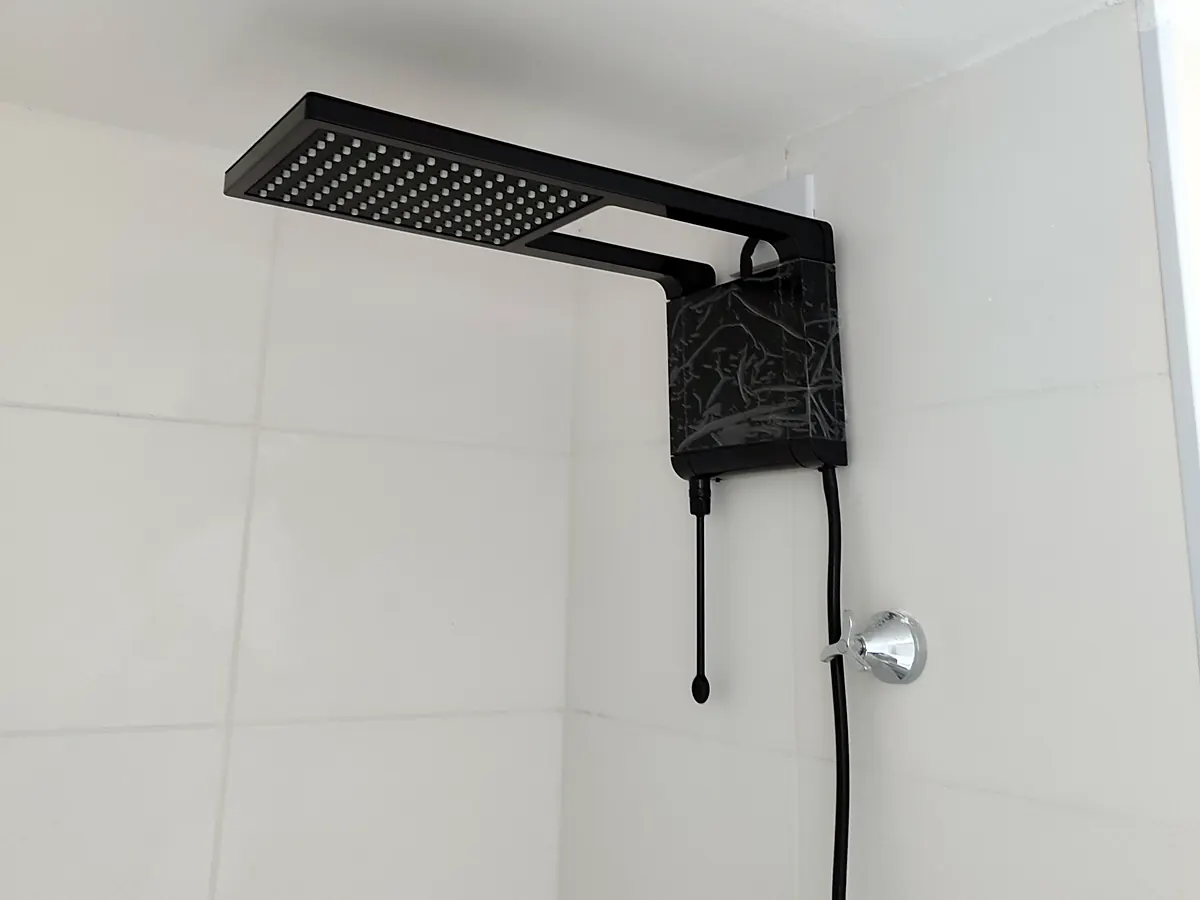

Na Zona Norte de São Paulo fazemos a instalação de chuveiro com circuito exclusivo e a adequação do circuito quando o chuveiro desarma. Se o problema é no quadro, veja também a troca de quadro com DR e DPS.
Perguntas frequentes
Posso trocar o disjuntor do chuveiro por um maior?
Não. O disjuntor protege o fio; se ele for maior do que o fio suporta, o fio esquenta sem o disjuntor desligar, e isso pode causar incêndio. O certo é adequar fio e disjuntor juntos à potência do chuveiro.
Por que o chuveiro desarma só no quente?
Na posição quente (inverno) o chuveiro usa a potência máxima. Se o circuito está no limite, é nessa posição que a corrente passa do que o disjuntor permite.
O DR desarma quando ligo o chuveiro. Posso tirar o DR?
Não. O DR desarma porque detectou fuga de corrente — a mesma que daria choque em quem está no banho. É preciso achar a causa: resistência, aterramento, umidade ou fio encostado.
Quanto custa resolver?
Quando é só mau contato ou resistência, o serviço é simples. Se for preciso passar fio novo e trocar o disjuntor, o circuito novo para chuveiro fica em geral entre R$ 350 e R$ 900 de mão de obra, dependendo da distância até o quadro.
